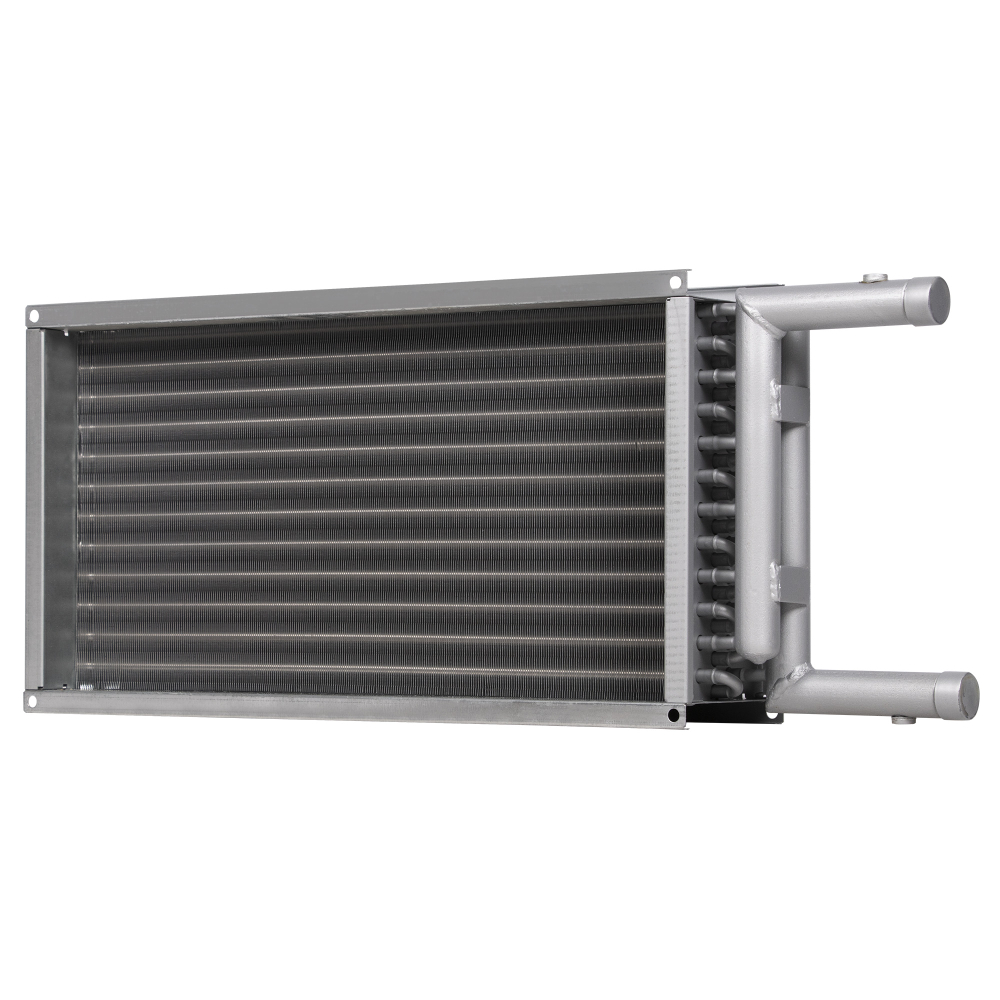

Водяной нагреватель WHR предназначен для нагрева воздуха в канальных системах вентиляции. Нагреватель устанавливается непосредственно в канал. В качестве теплоносителя могут использоваться как вода, так и незамерзающие смеси.
Конструкция
В водяном нагревателе используемый шаг оребрения составляет 2,1 мм., вместо общепринятого (для наборных систем вентиляции) 2,5 мм., что позволило существенно увеличить теплоотдачу, при этом не существенно увеличивается сопротивление теплообменника и оптимизируются массогабаритные показатели.
Корпус воздухонагревателя изготавливается из оцинкованного стального листа. Поверхность теплообмена изготавливается из медных труб, механически расширенных на ребрах в виде пластин.
Пластины имеют волнистую форму, что позволяет увеличить поверхность теплообмена. Пайка калачей осуществляется припоем с 2% содержанием серебра, что обеспечивает высокое качество паяных деталей обогревателя. Максимальная рабочая температура 150°C, максимальное давление 16 бар. Воздухонагреватель испытан на герметичность при давлении 24 бар.
Преимущества
- Прочный корпус из оцинкованной стали.
- Шаг оребрения 2,1 мм.
- Устанавливается непосредственно в канал.
- Медно-алюминиевый теплообменник.
Гарантия — 12 месяцев
Характеристики
| Вариант размещения | Вертикальное/Горизонтальное |
|---|---|
| Вид канала | Прямоугольный |
| Внутренний объем | 2.47 л |
| Вход/выход теплообменника | 1 (внешняя) дюйм |
| Высота товара | 40.17 см |
| Высота упаковки товара | 40.17 см |
| Гарантийный срок | 12 мес |
| Глубина товара | 84.46 см |
| Глубина упаковки товара | 15.45 см |
| Декларация соответствия | ЕАЭС N RU Д-RU.РА09.В.48098/24 |
| Защита от замерзания | Нет |
| Защита от перегрева | Да |
| Каплеуловитель | Нет |
| Код ТН ВЭД | 8419500000 |
| Макс. потребляемая мощность прибора | 81.83 кВт |
| Макс. расход воздуха | 3550 м3/час |
| Макс. температура жидкости | 150 °С |
| Масса товара (нетто) | 10.56 кг |
| Масса товара с упаковкой (брутто) | 11 кг |
| Материал корпуса | Оцинкованная сталь |
| Материал теплообменника | Медно-алюминиевый |
| Мин. расход воздуха | 1450 м3/час |
| Мощность нагревателя | 79.8 кВт |
| Наличие BIM модели | Нет |
| Область применения | Полупромышленное оборудование |
| Отвод конденсата | Нет |
| Пульт управления в комплекте | Нет |
| Расход воды | 3,42 м3/час |
| Регулировка скорости вращения вентилятора | Нет |
| Регулировка температуры | Да (при использовании терморегулятора) |
| Резьба присоединения | 1 (наружная) дюйм |
| Серия | WHR |
| Сечение | Прямоугольное |
| Срок действия декларации по | 14.10.2029 |
| Срок службы | 10 лет |
| Ссылка на декларацию на сайте Росаккредитаци | https |
| Страна производства | РОССИЯ |
| Тип канального нагревателя | Водяной |
| Тип нагревательного элемента | Медно-алюминиевый теплообменник с механически расширенными трубами |
| Тип теплоносителя | Вода |
| Типоразмер | 600*350 мм |
| Хладагент | Нет |
| Шаг оребрения теплообменника | 2.1 мм |
| Ширина товара | 15.45 см |
| Ширина упаковки товара | 84.46 см |
